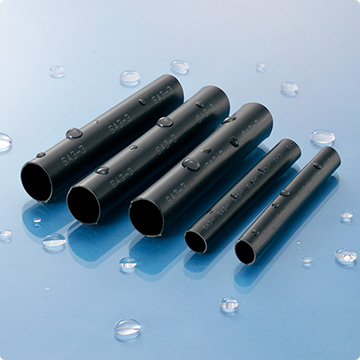

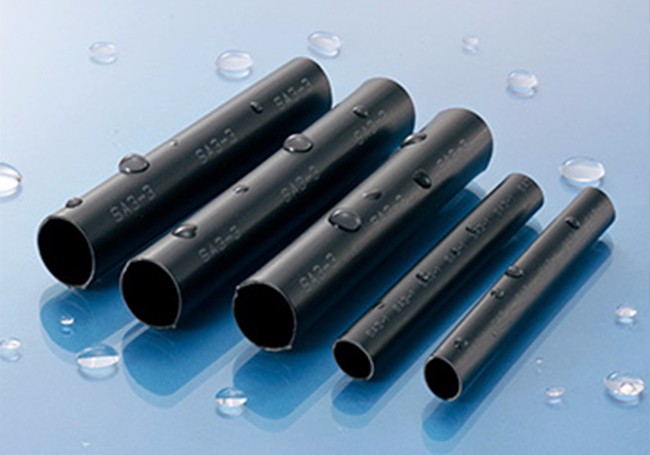

スミチューブSA3

主に自動車用ハーネスの防水保護用に使用される 高収縮の接着剤付きチューブ
联系我们

スミチューブSA3

基本仕様

製品分類収縮チューブ
材質外層：電子線架橋半硬質難燃性ポリオレフィン樹脂
内層：熱溶融性接着剤
難燃性難燃
収縮温度135℃以上
収縮率75%以上
長さ変化率-10%以上
連続使用可能温度-40 〜 130℃
規格住友電工ファインポリマー仕様（仕様書番号R4-F307）
マーキング（例）内容はサイズ表に記載
制作可能色黒
柔軟性半硬質
環境対応RoHS,ELV
分野自動車,建機,産機,エレクトロニクス


耐油性・耐薬品性（室温）


ガソリン軽油潤滑油アルコール酸アルカリ
○○○○○△
◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要



特性

特性項目特性値代表値＊1
機械的特性引張強さ＊2
伸び
熱衝撃
耐熱性
セカントモジュラス
ダイナミックカットスルー		10.4MPa以上
300%以上
225℃×4時間、クラックなし
130℃×7日、クラックなし
150MPa以上
134N以上		25.8MPa
550%
合格
合格
463MPa
529N
電気的特性絶縁耐力
体積抵抗率		15kV/mm以上
1.0×1012Ω・cm以上		20.6kV/mm
9.6×1015Ω・cm
化学的特性燃焼性SAE J1128、70秒以内消炎合格
ハーネス
取り付け後の
防水性		試験方法：住友電工ファインポリマー法（下記試験後、漏れ電流値0.25μA以下）
・熱老化（125℃×1008時間）
・ヒートサイクル（125℃、30分及び－40℃、30分を125サイクル実施）
・耐液性（ブレーキオイル､ エンジンクーラント､ ASTM#3､
　　　　　　オートマチックトランスミッションオイル等に2時間浸漬）
合格
合格
合格


＊1：保証値ではありません。 ＊2：引張強さは外層の断面積を使用し計算しています

サイズ

呼称サイズ（mm）収縮前サイズ（mm）収縮後サイズ（mm）単長
（最小値）（m）		マーキング
内容
内径（最小値）肉厚＊（参考値）内径（最大値）肉厚＊（最小値）内層肉厚（参考値）
5.8/1.25.800.451.261.200.561.22SA3-1
7.5/1.67.50.601.641.520.761.22SA3-2
10.9/2.410.90.702.401.911.021.22SA3-3
17.8/4.417.80.804.452.411.371.22SA3-4

  • ＊内層肉厚を含む

高倍率に収縮し、「複数本のハーネスジョイント」；
「電線とコネクター部等、段差の大きい部位」の防水保護が可能；
金属、ポリオレフィン、PVCに対し接着性を有する；
高温でチューブの位置保持性に優れる；
半硬質で耐摩耗性に優れる；
難燃 （塩素系難燃剤、特定臭素系難燃剤(PBDE, PBB)不使用）。

  • 自動車・電子機器のハーネスジョイントの防水絶縁保護、機械的保護
    段差の大きい自動車部品・電子部品の防水処理
    注: 使用条件に合わせて防水特性等を確認の上、ご使用ください。
