スミチューブW3B2(4X)

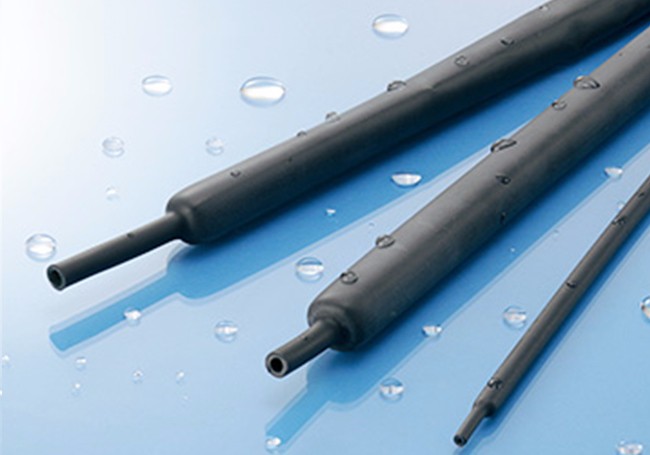

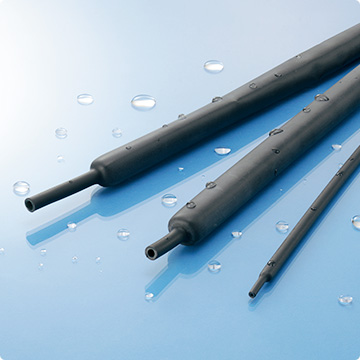

高収縮（４倍収縮）の熱溶融性接着剤付き難燃チューブ 段差の大きい被覆物の防水・防食用途に使用
联系我们

スミチューブW3B2(4X)

基本仕様

製品分類収縮チューブ
材質外層：電子線架橋軟質難燃性ポリオレフィン樹脂
内層：熱溶融性接着剤
難燃性難燃
収縮温度110℃以上
収縮率75%以上
長さ変化率-15%以上
連続使用可能温度-55 〜 125℃
規格UL224
　認定ファイルNo.E75077
　カタログNo.SUMITUBE W3B2(4X)又は891
　温度定格　125℃、電圧定格　600V
SAE-AMS-DTL-23053/4 Class 3
注）一部のサイズについては、SAE-AMS-DTL-23053規格に
適合していません。
マーキング（例）なし
制作可能色黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性柔軟
環境対応RoHS,ELV
分野自動車,建機,産機,エレクトロニクス


耐油性・耐薬品性（室温）


ガソリン軽油潤滑油アルコール酸アルカリ
△△△○○△
◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要



特性

特性項目特性値代表値＊1
機械的特性引張強さ＊2　　（老化前）
引張強さ＊2　　（老化後）
伸び　　　　　　（老化前）
伸び　　　　　　（老化後）
熱衝撃
低温曲げ		10.4MPa以上
158℃×7日、7.3MPa以上
200％以上
158℃×7日、100％以上
250℃×4時間、クラックなし
－30℃×1時間、クラックなし		17.0MPa
11.6MPa
520％
300％
合格
合格
電気的特性耐電圧　　　（老化前）
耐電圧　　　（老化後）
絶縁破壊電圧（老化前）
絶縁破壊電圧（老化後）
体積抵抗率		AC2.5kV×60秒、破壊なし
158℃×7日、AC2.5kV×60秒、破壊なし
AC2.5kV以上
158℃×7日、残率50％以上で且つAC2.5kV以上
1.0×1014Ω・cm以上		合格
合格
24.9kV
合格
2.3×1014Ω・cm
化学的特性銅腐食性

燃焼性		湿度95％、温度23℃で24時間放置後
158℃×7日、腐食なし
ALL TUBING FLAME TEST合格
合格
合格

＊1：保証値ではありません ＊2：引張強さは、外層の断面積を使用し計算しています

サイズ

呼称サイズ（mm）収縮前サイズ（mm）収縮後サイズ（mm）単長（最小値）（m）
内径（最小値）肉厚＊1（参考値）内径（最大値）肉厚＊1（参考値）内層肉厚（参考値）
　　　　4/1　　＊24.000.401.001.000.501.22
　　　　8/2　　＊28.00.452.001.200.501.22
　　　　12/3　　＊212.00.503.001.400.601.22
　　　　16/4　　＊216.00.604.001.800.801.22
24/624.00.706.02.200.801.22
　　　　32/8　　＊232.00.708.02.501.001.22

  • ＊1：内層肉厚を含む ＊2：SAE-AMS-DTL-23053規格に適合していないサイズです

    SAE-AMS/UL224規格品；
    金属、ポリオレフィン、PVCに対し接着性を有し、防水加工が可能；
    段差の大きい被覆物体の防水に効果的；
    難燃 （塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）；
    柔軟；
    接着剤の厚みが、スミチューブO2B2より厚肉。

    • 段差の大きい電子部品の防水；
      電線分岐部の処理；
      電線接続部の絶縁保護；
      注: 使用条件に合わせて防水特性等を確認の上、ご使用ください。
