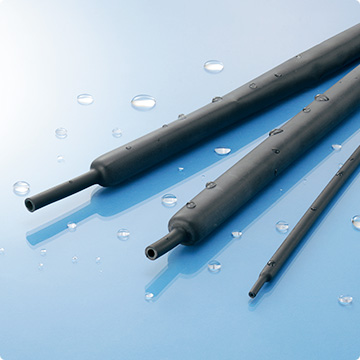

スミチューブW3B2

熱溶融性の接着剤付き難燃チューブ段差の大きい被覆物の防水・防食用途に効果的

联系我们

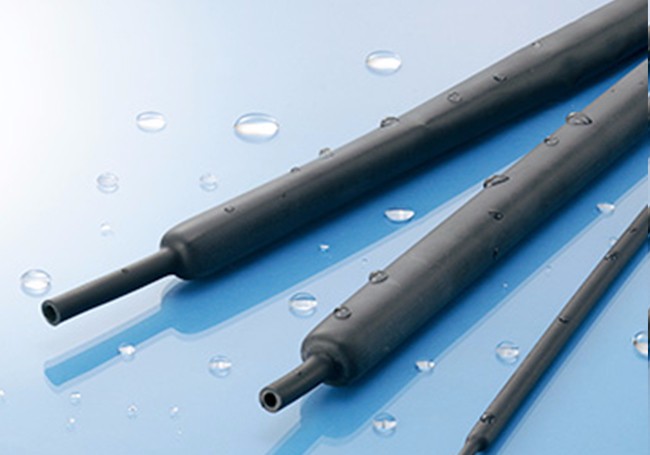

スミチューブW3B2

基本仕様

製品分類	収縮チューブ
材質	外層：電子線架橋軟質難燃性ポリオレフィン樹脂内層：熱溶融性接着剤
難燃性	難燃
収縮温度	110℃以上
収縮率	60%以上
長さ変化率	-15%以上
連続使用可能温度	-55 〜 125℃
規格	UL224 　認定ファイルNo.E75077 　カタログNo.SUMITUBE W3B2又は891 　温度定格　125℃、電圧定格　600V CSA　Ｃ22.2　No.198.1 　認定ファイルNo.LR33298、温度定格　125℃、電圧定格　600V SAE-AMS-DTL-23053/4 Class 3 注）一部のサイズについては、SAE-AMS-DTL-23053規格に適合していません。
マーキング（例）	なし
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	柔軟
環境対応	RoHS,ELV
分野	自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	○	○	△

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊1
機械的特性	引張強さ＊2　　（老化前）引張強さ＊2　　（老化後）伸び　　　　　　（老化前）伸び　　　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	17.0MPa 11.6MPa 520％ 300％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 24.9kV 合格 2.3×1014Ω・cm
化学的特性	銅腐食性燃焼性	湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし ALL TUBING FLAME TEST合格	合格合格

＊1：保証値ではありません＊2：引張強さは、外層の断面積を使用し計算しています

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）			単長（最小値）（m）
インチサイズ
呼称サイズ（inch）	内径（最小値）	肉厚＊1（参考値）	内径（最大値）	肉厚＊1（参考値）	内層肉厚（参考値）	単長（最小値）（m）
1/8	3.20	0.35	0.60	0.95	0.35	1.22
3/16　　＊2	4.80	0.45	1.50	1.10	0.60	1.22
1/4	6.4	0.45	2.00	1.20	0.65	1.22
3/8　　＊2	9.5	0.50	3.00	1.30	0.65	1.22
1/2　　＊2	12.7	0.55	4.00	1.40	0.75	1.22
3/4　　＊2	19.1	0.65	8.0	1.60	0.80	1.22
1　　＊2	25.4	0.75	10.2	1.90	0.80	1.22

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）			単長（最小値）（m）
ミリサイズ
呼称サイズ（mm）	内径（最小値）	肉厚＊1（参考値）	内径（最大値）	肉厚＊1（参考値）	内層肉厚（参考値）	単長（最小値）（m）
19/6　　＊2	19.0	0.60	6.0	1.80	0.70	1.22
24/8	24.0	0.90	8.0	2.50	1.00	1.22
40/13	40.0	0.90	13.0	2.50	1.00	1.22

＊1：内層肉厚を含む＊2：SAE-AMS-DTL-23053規格に適合していないサイズです

SAE-AMS/UL224/CSA規格品：
接着剤の厚みが、スミチューブO2B2より厚肉；
金属、ポリオレフィン、PVCに対し接着性を有し、防水加工が可能；
段差の大きい被覆物体の防水に効果的；
難燃（塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）；
柔軟。

段差の大きい電子部品の防水；
電線分岐部の処理；
電線接続部の絶縁保護；
注: 使用条件に合わせて防水特性等を確認の上、ご使用ください。
