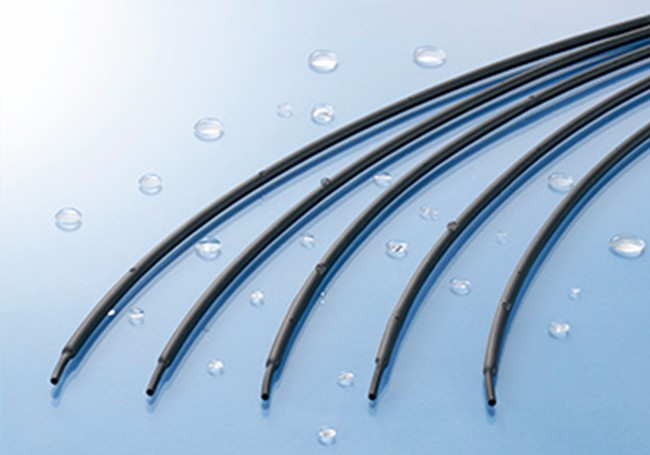

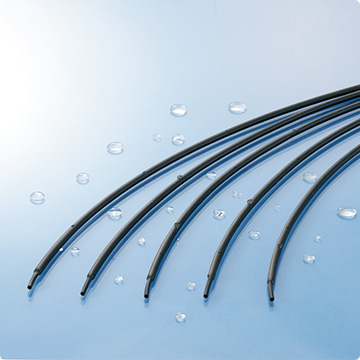

スミチューブO2B2

熱溶融性の接着剤付き難燃チューブ防水・防食用途に使用

联系我们

スミチューブO2B2

基本仕様

製品分類	収縮チューブ
材質	外層：電子線架橋軟質難燃性ポリオレフィン樹脂内層：熱溶融性接着剤
難燃性	難燃
収縮温度	110℃以上
収縮率	50%以上
長さ変化率	-15%以上
連続使用可能温度	-55 〜 125℃
規格	UL224　認定ファイルNo.E75077 　カタログNo.SUMITUBE O2B2又は890 　温度定格　125℃、電圧定格　600V CSA　Ｃ22.2　No.198.1 　認定ファイルNo.LR33298 　温度定格　125℃、電圧定格　600V SAE-AMS-DTL-23053/4 Class 2 　注）一部のサイズについては、SAE-AMS-DTL-23053規格に適合していません。
マーキング（例）	なし
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	柔軟
環境対応	RoHS,ELV
分野	建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	○	○	△

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊1
機械的特性	引張強さ＊2　　（老化前）引張強さ＊2　　（老化後）伸び　　　　　　（老化前）伸び　　　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	16.4MPa 10.5MPa 500％ 305％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 37.5kV 合格 2.3×1014Ω・cm
化学的特性	銅腐食性燃焼性	湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし ALL TUBING FLAME TEST合格	合格合格

＊1：保証値ではありません＊2：引張強さは、外層の断面積を使用し計算しています

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）			単長（最小値）（m）
呼称サイズ（inch）	内径（最小値）	肉厚＊1（参考値）	内径（最大値）	肉厚＊1（参考値）	内層肉厚（参考値）	単長（最小値）（m）
1/8　　＊2	3.20	0.40	1.60	0.70	0.20	1.22
3/16　　＊2	4.80	0.40	2.40	0.70	0.20	1.22
1/4	6.4	0.40	3.20	0.75	0.20	1.22
3/8	9.5	0.40	4.80	0.75	0.20	1.22
1/2	12.7	0.40	6.4	0.75	0.20	1.22
3/4　　＊2	19.1	0.50	9.5	0.90	0.20	1.22
1	25.4	0.55	12.7	1.10	0.20	1.22

＊1：内層肉厚を含む＊2：SAE-AMS-DTL-23053規格に適合していないサイズです

SAE-AMS/UL224/CSA規格品；
パイプ形状の被覆物体の固定、防水加工に効果的；
難燃（塩素系難燃剤、特定臭素系難燃剤（PBDE、PBB）不使用）；
柔軟；
接着剤の厚みが、スミチューブW3F2より薄肉。

各種パイプ類の防水、防食；
電子部品の防水；
電線接続部の絶縁保護；
注: 使用条件に合わせて防水特性等を確認の上、ご使用ください。
