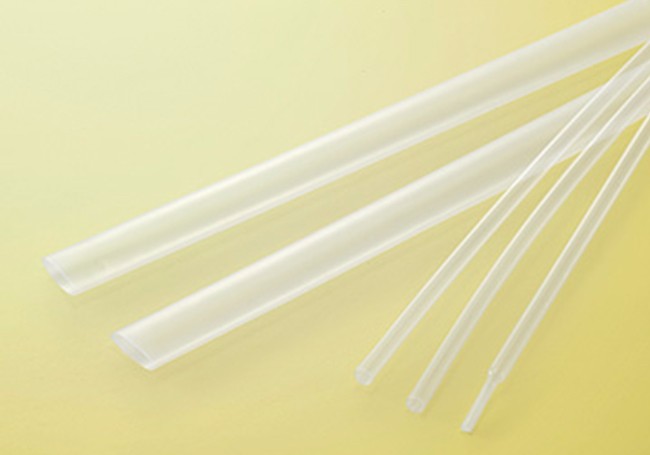

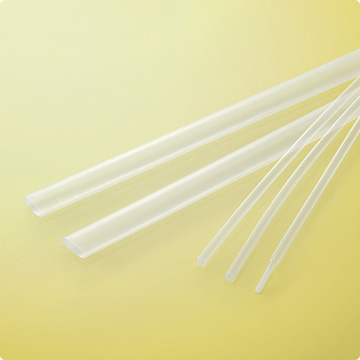

スミチューブK

フッ素系高耐熱半硬質チューブ（4ﾌｨｰﾄ切断品）

联系我们

スミチューブK

基本仕様

製品分類	収縮チューブ
材質	電子線架橋半硬質難燃性ポリフッ化ビニリデン樹脂
難燃性	難燃
収縮温度	170℃以上
収縮率	50%以上
長さ変化率	0±10%
連続使用可能温度	-55 〜 175℃
規格	SAE-AMS-DTL-23053/8 UL224　認定ファイルNo.E75077 　カタログNo.SUMITUBE K又は852 　温度定格　150℃、電圧定格　600V、難燃グレード　VW-1 CSA　Ｃ22.2　No.198.1　認定ファイルNo.LR33298 　温度定格　150℃、電圧定格　600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　機器内被覆電線の難燃性試験（-F-）登録　（登録No.：F-STS3-017～020）
マーキング（例）	なし
制作可能色	透明黒,赤,緑,青,白（色物は半透明色）
柔軟性	半硬質
環境対応	RoHS,ELV
分野	自動車,航空／軍需,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
◎	◎	◎	◎	◎	◎

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）伸び　　　　（老化前）伸び　　　　（老化後）低温柔軟性熱衝撃比重	34.5MPa以上 150％以上 250℃×7日、50％以上－55℃×4時間、クラックなし 300℃×4時間、クラックなし 1.80以下	41.0MPa 405％ 357％合格合格 1.75
電気的特性	絶縁耐力体積抵抗率	31.5kV/mm以上（1/2 inch以下のサイズ） 23.6kV/mm以上（1/2 inchを超えるサイズ） 1.0×1013Ω・cm以上	43.6kV/mm 31.4kV/mm 3.8×1015Ω・cm
化学的特性	透明安定性耐液性　引張強さ　絶縁耐力燃焼性	175℃×24時間、変化なし T5624、潤滑油等24℃×24時間浸漬後　 34.5MPa以上　 19.7kV/mm以上 VW-1合格	合格 38.1MPa 28.6kV/mm 合格

＊保証値ではありません

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（inch）	内径（最小値）	肉厚（参考値）	内径（最大値）	肉厚	単長（最小値）（m）
3/64	1.20	0.10	0.60	0.25±0.05	1.22
1/16	1.60	0.10	0.80	0.25±0.05	1.22
3/32	2.40	0.12	1.20	0.27±0.04	1.22
1/8	3.20	0.12	1.60	0.27±0.04	1.22
3/16	4.80	0.12	2.40	0.27±0.04	1.22
1/4	6.4	0.14	3.20	0.33±0.05	1.22
3/8	9.5	0.14	4.80	0.33±0.05	1.22
1/2	12.7	0.14	6.4	0.33±0.05	1.22
3/4	19.1	0.18	9.5	0.43±0.07	1.22
1	25.4	0.20	12.7	0.48±0.07	1.22

SAE-AMS/UL224/CSA規格品；
難燃；
透明；
薄肉；
半硬質；
耐油性・耐薬品性に優れる。

電線端末、電線接続部、接続端子の絶縁、保護、補強；
高温や薬品、油類にさらされる電線、各種部品の保護；
各種金属ワイヤ類の機械的保護；
各種ラベル類の電線への固定；
サーミスタ、抵抗、コンデンサ等の絶縁、保護。
