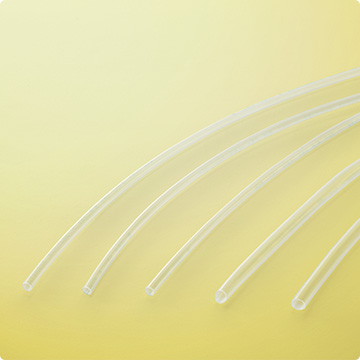

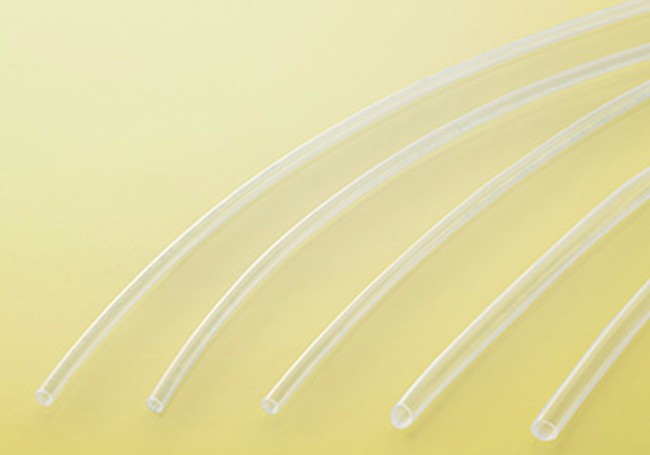

スミチューブV（600V)

透明なPVC製難燃チューブ（600V定格）

联系我们

スミチューブV（600V)

基本仕様

製品分類	収縮チューブ
材質	軟質難燃性ポリ塩化ビニル樹脂
難燃性	難燃
収縮率	50%以上
長さ変化率	-30%以上
連続使用可能温度	-30 〜 105℃
規格	UL224　　認定ファイルNo.E48762、カタログNo.835 　温度定格　105℃、電圧定格　600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　機器内被覆電線の難燃性試験（-F-）登録　（登録No.：F-STS3-001～008）
マーキング（例）	105℃　VW-1 SUMITOMO-K SUMITUBE V CAT 835 -F-
制作可能色	透明
柔軟性	柔軟
環境対応	RoHS,ELV
分野	建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	△	△	△

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）加熱変形率熱衝撃低温曲げ	10.4MPa以上 136℃×7日、7.3MPa以上 100％以上 136℃×7日、100％以上 131℃×1時間、35%以下 180℃×4時間、クラックなし－30℃×1時間、クラックなし	27.7MPa 29.0MPa 340％ 320％ 27％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 136℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 136℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1010Ω・cm以上	合格合格 17.5kV 合格 5.3×1012Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後 136℃×7日、腐食なし湿度95％、温度23℃で24時間放置後 136℃×7日、伸び残率が70％以上 VW-1合格	合格 300% 合格

＊保証値ではありません

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（inch）	内径＊（最小値）	肉厚（参考値）	内径（最大値）	肉厚（参考値）	単長（最小値）（m）
3/64	1.20	0.20	0.60	0.44	100
1/16	1.60	0.20	0.80	0.44	100
3/32	2.40	0.25	1.20	0.56	100
1/8	3.20	0.25	1.60	0.56	100
3/16	4.80	0.25	2.40	0.56	100
1/4	6.4	0.25	3.20	0.56	50
3/8	9.5	0.25	4.80	0.56	50
1/2	12.7	0.25	6.4	0.56	50
3/4	19.1	0.30	9.5	0.69	50
1	25.4	0.35	12.7	0.77	50

＊実際の製品内径はおおむね20％程度大きめになっていますのでご注意ください。
保管条件と自然収縮
スミチューブVは材質である軟質塩化ビニルの特性として、概ね40℃付近から収縮を開始しますので、直射日光は避け、冷暗所での
保管をお勧めします。
※スミチューブVは熱収縮時、局部的に強熱すると裂ける場合があります。チューブの収縮状態をご確認頂きながら収縮条件を決めて
ください。

UL224規格品；
難燃；
透明；
EU錫規制対応。

電線端末、電線接続部の絶縁、保護、補強
ケーブルラベルの固定、保護
抵抗、コンデンサ等の絶縁、保護
