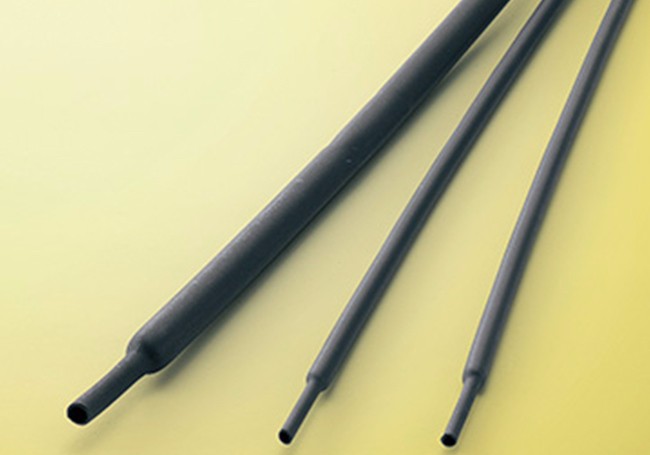

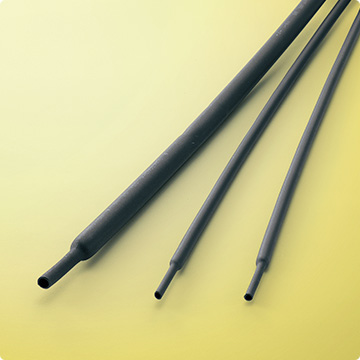

スミチューブB8

北米の安全規格に適合する機械的な強度に優れる半硬質チューブ

联系我们

スミチューブB8

基本仕様

製品分類	収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃
収縮温度	130℃以上
収縮率	50%以上
長さ変化率	0±5%
連続使用可能温度	-55 〜 125℃
規格	UL224　認定ファイルNo.E48762 　カタログNo.SUMITUBE B8又は846 　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1 CSA　Ｃ22.2　No.198.1　認定ファイルNo.LR33298 　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　機器内被覆電線の難燃性試験（-F-）登録　（登録No.：Ｆ-ＳＴＳ3-009～012）
マーキング（例）	SUMITOMO-K CSA SR HS X PO TUBING 125℃ SUMITUBE B8 VW-1 -F-
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	半硬質
環境対応	RoHS,ELV
分野	自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	◎	◎	◎

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	13.8MPa以上 158℃×7日、9.7MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	19.0MPa 17.1MPa 340％ 340％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 15.0kV 合格 2.3×1016Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし湿度95％、温度23℃で24時間放置後 158℃×7日、伸びが100％以上 VW-1合格	合格 304% 合格

＊保証値ではありません

サイズ

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（inch）	内径	肉厚（参考値）	内径（最大値）	肉厚	単長（最小値）（m）
3/64	1.60±0.30	0.25	0.60	0.51±0.07	1.22
1/16	2.00±0.30	0.25	0.80	0.51±0.07	1.22
3/32	2.70±0.30	0.25	1.20	0.51±0.07	1.22
1/8	3.50±0.30	0.25	1.60	0.51±0.07	1.22
3/16	5.20±0.30	0.30	2.40	0.64±0.07	1.22
1/4	6.8±0.4	0.30	3.20	0.64±0.07	1.22
3/8	10.0±0.4	0.35	4.80	0.76±0.07	1.22
1/2	13.2±0.5	0.35	6.4	0.76±0.07	1.22
3/4	20.0±0.6	0.35	9.5	0.76±0.07	1.22
1	26.6±0.8	0.40	12.7	0.89±0.12	1.22

UL224及びCSA規格；
半硬質；
難燃（塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用），

機械的強度の要求される電線端末、電線接続部の絶縁、保護、補強；
被覆物体の補強；
各種パイプの防食、電食保護。
