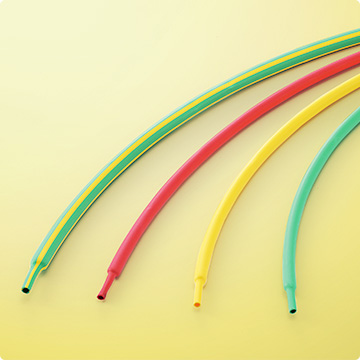

スミチューブB2

色彩豊かで、航空機分野にも使用される 耐熱性に優れる難燃チューブ（135℃定格）
联系我们


スミチューブB2

基本仕様

製品分類収縮チューブ
材質電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性難燃
収縮温度90℃以上
収縮率50%以上
長さ変化率0±5%
連続使用可能温度-55 〜 135℃
規格SAE-AMS-DTL-23053/5 Class 1
UL224　認定ファイルNo.E48762
　カタログNo.SUMITUBE B2又は826
　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1
CSA　C22.2　No.198.1　認定ファイルNo.LR33298
　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1
マーキング（例）なし
制作可能色黒,茶,赤,橙,黄,緑,青,紫,灰,白

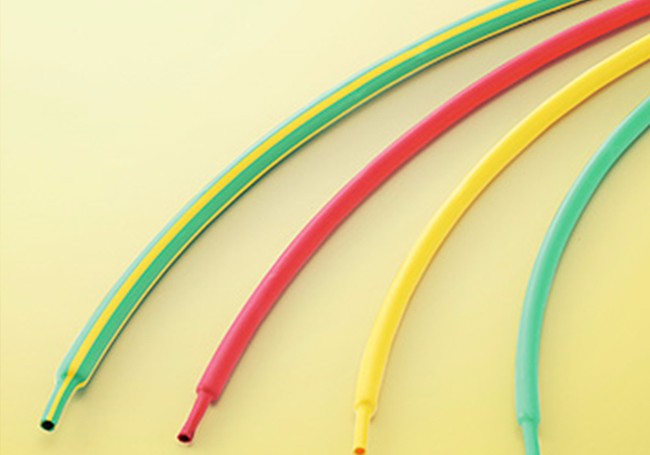

イエローグリーン（Y/G）2色ストライプのチューブ一部サイズのみ製造可能（品名：スミチューブB2-（Y/G））
柔軟性柔軟
環境対応RoHS,ELV
分野自動車,航空／軍需,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）


ガソリン軽油潤滑油アルコール酸アルカリ
△△△◎○○
◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要



特性

特性項目特性値代表値＊
機械的特性引張強さ　　（老化前）
伸び　　　　（老化前）
伸び　　　　（老化後）
低温柔軟性
熱衝撃
比重		10.4MPa以上
200％以上
175℃×7日、100％以上
－55℃×4時間、クラックなし
250℃×4時間、クラックなし
1.35以下		13.4MPa
410％
410％
合格
合格
1.32
電気的特性絶縁耐力
体積抵抗率		19.7kV/mm以上
1.0×1014Ω・cm以上		37.1kV/mm
13.1×1015Ω・cm
化学的特性吸水率
銅腐食性
色安定性
耐液性
引張強さ
絶縁耐力
燃焼性		23℃×24時間、0.50％以下
175℃×16時間、腐食なし
175℃×24時間、合格
T5624、潤滑油等24℃×24時間浸漬後、
6.9MPa以上
15.8kV/mm以上
VW-1合格		0.28%
合格
合格

13.1MPa
30.5kV/mm
合格

＊保証値ではありません

サイズ

呼称サイズ（inch）収縮前サイズ（mm）収縮後サイズ（mm）単長（最小値）（m）
内径肉厚（参考値）内径（最大値）肉厚切断品リール巻
3/641.60±0.300.200.600.41±0.071.22305
1/162.00±0.300.200.800.43±0.071.22305
3/322.70±0.300.251.200.51±0.071.22152.5
1/83.50±0.300.251.600.51±0.071.22152.5
3/165.20±0.300.302.400.51±0.071.2261
1/46.8±0.40.303.200.64±0.071.2261
3/810.0±0.40.304.800.64±0.071.2261
1/213.2±0.50.306.40.64±0.071.2261
3/420.0±0.60.409.50.76±0.071.2261
126.6±0.80.4512.70.89±0.121.2261
1-1/239.3±1.00.4519.11.02±0.151.2261
252.7±1.50.5025.41.14±0.171.2261
377.7±1.50.5538.11.27±0.201.2261
4106.0±3.00.6050.81.40±0.221.2230.5

SAE-AMS/UL224/CSA規格品；
難燃 （塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）；
柔軟；
あざやかな色彩。

  • 電線端末、電線接続部の絶縁、保護、補強
    電線の色識別、結束
    抵抗、コンデンサ等の絶縁、保護
