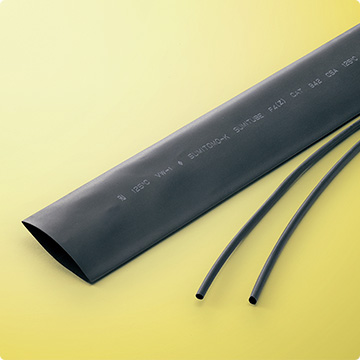

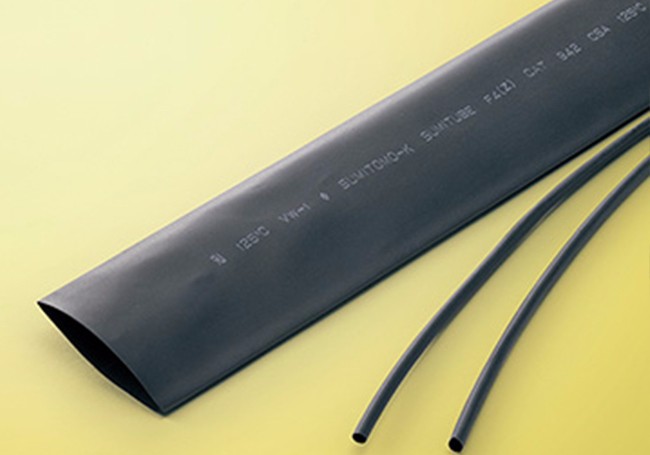

スミチューブF4(Z)

北米の安全規格に適合する薄肉の難燃チューブ（125℃定格）

联系我们

スミチューブF4(Z)

基本仕様

製品分類	収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃
収縮温度	90℃以上
収縮率	50%以上
長さ変化率	-15%以上
連続使用可能温度	-55 〜 125℃
規格	UL224　認定ファイルNo.E75077 　カタログNo.SUMITUBE F4(Z)又は942 　温度定格　125℃、電圧定格　300V、難燃グレード　VW-1 CSA C22.2 No.198.1/認定ファイルNo.LR33298、　温度定格　125℃、電圧定格　150V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度機器内被覆電線の難燃性試験（-F-）登録（登録No：F-STS3-009～012）
マーキング（例）	（日本製） 125℃ VW-1 SUMITOMO-K SUMITUBE F4(Z) CAT 942 CSA 125℃ VW-1 -F- （中国製） 125℃ VW-1 SUMITOMO-SZ SUMITUBE F4(Z) CAT 942 CSA 125℃ VW-1 -F-
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	柔軟
環境対応	RoHS,ELV
分野	自動車,建機,産機,エレクトロニクス

耐油性・耐薬品性（室温）

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	◎	○	○

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	15.2MPa 16.0MPa 350％ 350％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 12.6kV 合格 2.5×1016Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後 158℃×7日、腐食なし湿度95％、温度23℃で24時間放置後 158℃×7日、伸びが100％以上 VW-1合格	合格 342% 合格

＊保証値ではありません

サイズ

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
ミリサイズ
呼称サイズ（mm）	内径	肉厚（参考値）	内径（最大値）	肉厚（最小値）	単長（最小値）（m）
1×0.1	1.30±0.30	0.10	0.50	0.20	200
1.5×0.1	1.90±0.30	0.10	0.75	0.20	200
2×0.1	2.30±0.30	0.10	1.00	0.20	200
2.5×0.15	2.80±0.30	0.15	1.25	0.25	200
3×0.15	3.30±0.30	0.15	1.50	0.25	200
3.5×0.15	3.80±0.30	0.15	1.75	0.25	200
4×0.15	4.40±0.30	0.15	2.00	0.25	200
5×0.15	5.50±0.30	0.15	2.50	0.25	100
6×0.15	6.5±0.4	0.15	3.00	0.28	100
7×0.15	7.5±0.4	0.15	3.50	0.28	50
8×0.15	8.5±0.4	0.15	4.00	0.28	50
9×0.15	9.5±0.4	0.15	4.50	0.28	50
10×0.15	10.5±0.4	0.15	5.00	0.28	50

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
インチサイズ
呼称サイズ（inch）	内径（最小値）	肉厚（参考値）	内径（最大値）	肉厚（最小値）	単長（最小値）（m）
1/2	12.7	0.15	6.4	0.28	61
3/4	19.1	0.18	9.5	0.35	61
1	25.4	0.20	12.7	0.40	61

UL224及びCSA規格品；
薄肉、収縮時間短縮；
難燃（塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）；
柔軟。

電線端末、電線接続部の絶縁、保護、補強；
電線の色識別、結束；
抵抗、コンデンサ等の絶縁、保護。
