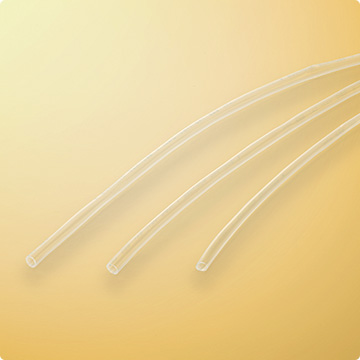

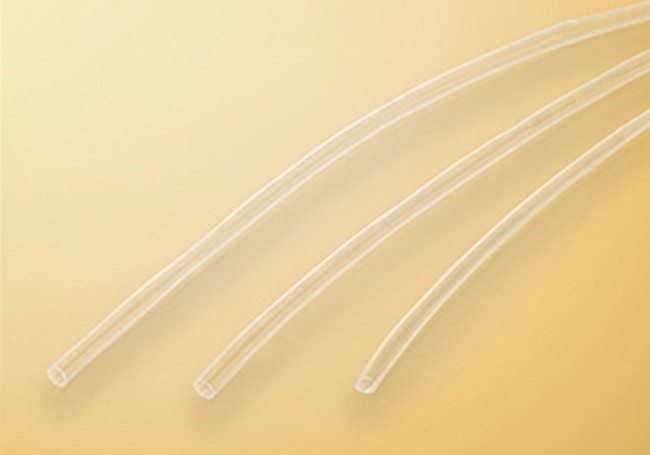

スミチューブV(300V)

基本仕様

製品分類	収縮チューブ
材質	軟質難燃性ポリ塩化ビニル樹脂
難燃性	難燃
収縮率	50%以上
長さ変化率	-30%以上
連続使用可能温度	-30 〜 105℃
規格	UL224 　認定ファイルNo.E48762、カタログNo.836 　温度定格　105℃、電圧定格　300V、難燃グレードVW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　機器内被覆電線の難燃性試験（-F-）登録
マーキング（例）	105℃ VW-1 SUMITOMO-K SUMITUBE V CAT 836-F-
制作可能色	透明
柔軟性	柔軟
環境対応	RoHS,ELV
分野	建機,産機,エレクトロニクス

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	△	△	△

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）加熱変形率熱衝撃低温曲げ	10.4MPa以上 136℃×7日、7.3MPa以上 100％以上 136℃×7日、100％以上 131℃×1時間、35％以下 180℃×4時間、クラックなし－30℃×1時間、クラックなし	27.7MPa 29.0MPa 340％ 320％ 27％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 136℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 136℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1010Ω・cm以上	合格合格 17.5kV 合格 5.3×1012Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後 136℃×7日、腐食なし湿度95％、温度23℃で24時間放置後 136℃×7日、伸びが100％以上 VW-1合格	合格 300% 合格

＊保証値ではありません

呼称サイズ（inch）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
インチサイズ
呼称サイズ（inch）	内径＊（最小値）	肉厚（参考値）	内径（最大値）	肉厚（最小値）	単長（最小値）（m）
3/64	1.20	0.10	0.60	0.26	100
1/16	1.60	0.10	0.80	0.33	100
3/32	2.40	0.12	1.20	0.33	100
1/8	3.20	0.12	1.60	0.33	100
3/16	4.80	0.12	2.40	0.33	100
1/4	6.4	0.15	3.20	0.44	50
3/8	9.5	0.15	4.80	0.44	50
1/2	12.7	0.19	6.4	0.56	50
3/4	19.1	0.23	9.5	0.69	50
1	25.4	0.25	12.7	0.77	50

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
ミリサイズ
呼称サイズ（mm）	内径＊（最小値）	肉厚（参考値）	内径（最大値）	肉厚（最小値）	単長（最小値）（m）
1.5×0.15	1.50	0.15	0.75	0.33	100
2×0.15	2.00	0.15	1.00	0.33	100
2.5×0.15	2.50	0.15	1.25	0.33	100
3×0.15	3.00	0.15	1.50	0.33	100
3.5×0.15	3.50	0.15	1.75	0.33	100
4×0.15	4.00	0.15	2.00	0.33	100
5×0.15	5.00	0.15	2.50	0.44	50
6×0.15	6.0	0.15	3.00	0.44	50
7×0.15	7.0	0.15	3.50	0.44	50
8×0.15	8.0	0.15	4.00	0.44	50
9×0.2	9.0	0.20	4.50	0.56	50
10×0.2	10.0	0.20	5.00	0.56	50
11×0.2	11.0	0.20	5.50	0.56	50
12×0.2	12.0	0.20	6.0	0.56	50
13×0.25	13.0	0.25	6.5	0.69	50
14×0.25	14.0	0.25	7.0	0.69	50
15×0.25	15.0	0.25	7.5	0.69	50
16×0.25	16.0	0.25	8.0	0.69	50
18×0.25	18.0	0.25	9.0	0.77	50
20×0.25	20.0	0.25	10.0	0.77	50
22×0.25	22.0	0.25	11.0	0.77	50
25×0.25	25.0	0.25	12.5	0.77	50
