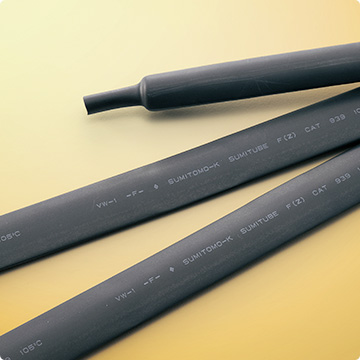

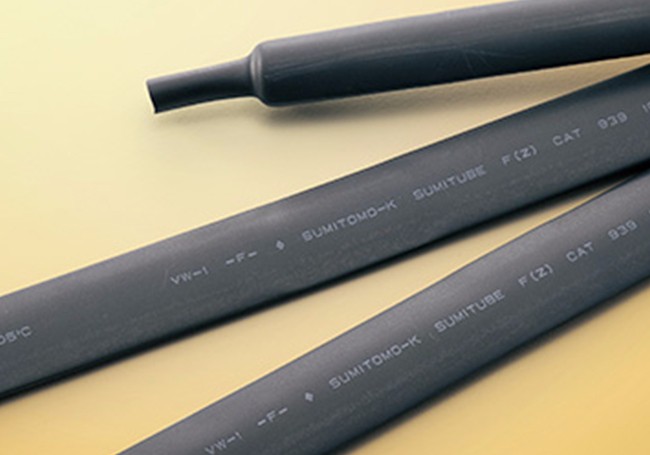

スミチューブF(Z)

基本仕様

製品分類	収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃
収縮温度	90℃以上
収縮率	50%以上
長さ変化率	-15%以上
連続使用可能温度	-55 〜 105℃
規格	UL224 　認定ファイルNo.E48762 　カタログNo.SUMITUBE F(Z)又は939 　温度定格　105℃、電圧定格、600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度機器内被覆電線の難燃性試験（-Ｆ-）登録（登録No.F-STS3-009～F-STS3-012）
マーキング（例）	（日本製） VW-1 -F- SUMITOMO-K SUMITUBE F(Z) CAT 939 105℃ （中国製） VW-1 -F- SUMITOMO-SZ SUMITUBE F(Z) CAT 939 105℃
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,白,灰
柔軟性	柔軟
環境対応	RoHS,ELV
分野	建機,産機,エレクトロニクス

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	◎	○	○

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 136℃×7日、7.3MPa以上 200％以上 136℃×7日、100％以上 180℃×4時間、クラックなし－30℃×1時間、クラックなし	12.6MPa 14.8MPa 333％ 358％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 136℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 136℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 21.0kV 合格 2.7×1016Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後、 136℃×7日、腐食なし湿度95％、温度23℃で24時間放置後、 136℃×7日、伸びが100％以上 VW-1合格	合格 358% 合格

＊保証値ではありません

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（mm）	内径	肉厚（参考値）	内径（最大値）	肉厚（最小値）	切断品	リール巻
1×0.2	1.30±0.30	0.20	0.50	0.33	1	200
1.5×0.2	2.00±0.30	0.20	0.75	0.36	1	200
2×0.2	2.50±0.30	0.20	1.00	0.44	1	200
2.5×0.25	3.00±0.30	0.25	1.25	0.44	1	200
3×0.25	3.50±0.30	0.25	1.50	0.44	1	200
3.5×0.25	4.00±0.30	0.25	1.75	0.44	1	200
4×0.25	4.50±0.30	0.25	2.00	0.44	1	200
5×0.25	5.40±0.30	0.25	2.50	0.56	1	100
6×0.25	6.4±0.4	0.25	3.00	0.56	1	100
7×0.25	7.4±0.4	0.25	3.50	0.56	1	50
8×0.25	8.4±0.4	0.25	4.00	0.56	1	50
9×0.25	9.4±0.4	0.25	4.50	0.56	1	50
10×0.25	10.4±0.4	0.25	5.00	0.56	1	50
11×0.25	11.4±0.4	0.25	5.50	0.56	1	50
12×0.25	12.4±0.4	0.25	6.0	0.56	1	50
13×0.3	13.4±0.4	0.30	6.5	0.69	1	50
14×0.3	14.5±0.4	0.30	7.0	0.69	1	50
15×0.3	15.5±0.4	0.30	7.5	0.69	1	50
16×0.3	16.8±0.5	0.30	8.0	0.69	1	50
18×0.35	18.7±0.5	0.35	9.0	0.77	1	50
20×0.35	21.2±0.6	0.35	10.0	0.77	1	50
22×0.4	23.2±0.6	0.40	11.0	0.77	1	50
25×0.4	26.1±0.8	0.40	12.5	0.87	1	50
30×0.5	32.0±1.0	0.50	15.0	0.87	1	50
40×0.5	43.0±1.5	0.50	20.0	0.97	1	50
50×0.5	53.0±2.0	0.50	25.0	0.97	1	50
