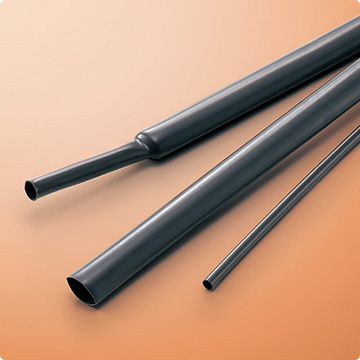

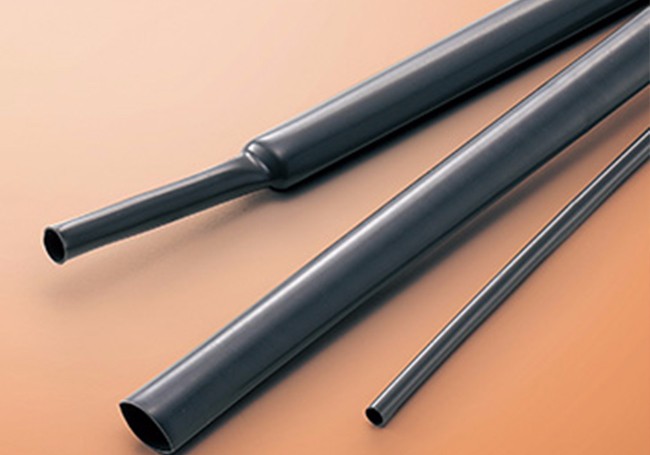

スミチューブB

基本仕様

製品分類	収縮チューブ
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃
収縮温度	115℃以上
収縮率	約40%
長さ変化率	-15%以上
連続使用可能温度	-45 〜 120℃
規格	住友電工ファインポリマー仕様（仕様書番号R4-0380）
マーキング（例）	なし
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,白（色調はパステル調）例）黒色は灰色がかった黒
柔軟性	柔軟
環境対応	RoHS,ELV
分野	自動車

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	◎	◎	◎

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性	項目	特性値	代表値＊1
機械的特性	引張強さ伸び比重硬度（ショアーD）	10.4MPa以上 200％以上 ― ―	18.6MPa 454％ 1.03 42
電気的特性	耐電圧体積抵抗率	AC2.5kV×60秒、破壊なし 1.0×1014Ω・cm以上	合格 1.1×1017Ω・cm
化学的特性	吸水率燃焼性	23℃×24時間、0.30％以下 FMVSS法＊2	0.15％合格

＊1：保証値ではありません＊2：FMVSSは、米国自動車規格であるFederal Motor Vehicle Safety

Standardの頭文字を取ったものです

呼称サイズ（mm）	収縮前サイズ（mm）		収縮後サイズ（mm）		単長（最小値）（m）
呼称サイズ（mm）	内径	肉厚（参考値）	内径（最大値）	肉厚（最小値）	切断品	リール巻
2×0.3	2.40±0.30	0.30	1.20	0.40	1	200
2.5×0.3	2.90±0.30	0.30	1.50	0.50	1	200
3×0.3	3.40±0.30	0.30	1.80	0.50	1	200
3.5×0.3	3.90±0.30	0.30	2.00	0.50	1	100
4×0.3	4.40±0.30	0.30	2.30	0.50	1	100
5×0.3	5.40±0.30	0.30	2.90	0.50	1	100
6×0.3	6.4±0.3	0.30	3.50	0.50	1	50
7×0.3	7.4±0.3	0.30	4.20	0.50	1	50
8×0.3	8.4±0.3	0.30	4.70	0.50	1	50
10×0.3	10.6±0.4	0.30	6.0	0.50	1	50
11×0.4	11.6±0.4	0.40	7.0	0.65	1	50
12×0.4	12.6±0.4	0.40	8.0	0.65	1	50
13×0.4	13.6±0.4	0.40	8.5	0.65	1	50
14×0.4	14.6±0.5	0.40	9.0	0.65	1	50
15×0.4	15.6±0.5	0.40	10.0	0.65	1	50
16×0.4	16.6±0.5	0.40	11.0	0.65	1	50
18×0.4	18.6±0.5	0.40	12.0	0.65	1	50
20×0.4	20.5±0.5	0.40	13.0	0.70	1	50
22×0.4	22.5±0.5	0.40	14.0	0.70	1	50
25×0.4	25.5±0.5	0.40	15.0	0.70	1	50
