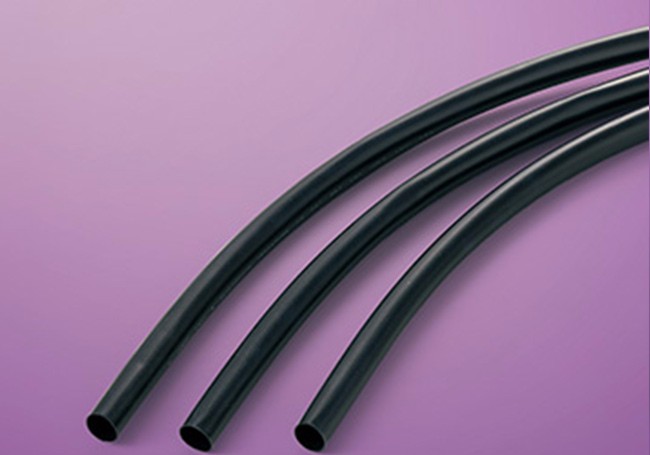

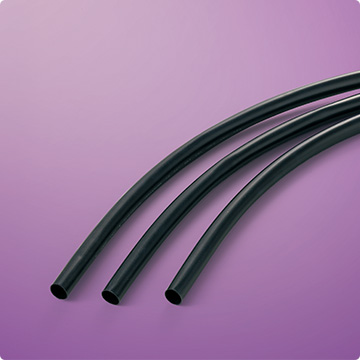

イラックスチューブV2(600V)

北米の安全規格に適合するPVC製耐熱チューブ
联系我们

基本仕様

製品分類耐熱チューブ(非収縮)
材質軟質難燃性ポリ塩化ビニル樹脂
難燃性難燃
連続使用可能温度-30 〜 105℃
規格UL224　認定ファイルNo.E48762、温度定格　105℃
　電圧定格　600V、難燃グレード　VW-1
CSA　C22.2　No.198.1　認定ファイルNo.LR33298
　温度定格　105℃、電圧定格　600V
　難燃グレード　VW-1　（色物のみ）
電気用品安全法　電気用品に使用される部品・材料登録制度
　機器内被覆電線の難燃性試験（-F-）登録
　（登録No.：F-STS3-001～008）
　カタログNo.により、適応規格・色が異なります。
マーキング（例）（色物）イラックスチューブV2(600V) 105℃ VW-1イラックスチューブV2(600V) SUMITOMO-K IRRAXTUBE V2 CAT XXX CSA 105℃ VW-1 -F-
（透明）イラックスチューブV2(600V)105℃ VW-1 イラックスチューブV2(600V) SUMITOMO-K IRRAXTUBE V2 CAT XXX -F-
※ＸＸＸ部分は材料及び部品のUL認定ロゴ
制作可能色カタログNo.807
黒,茶,赤,橙,黄,緑,青,紫,灰,白
カタログNo.834
透明
柔軟性柔軟
環境対応RoHS,ELV
分野自動車,建機,産機,エレクトロニクス

イラックスチューブV2(600V)


ガソリン軽油潤滑油アルコール酸アルカリ
○○○△△△
◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要



特性

特性項目特性値代表値＊
機械的特性引張強さ　　（老化前）
引張強さ　　（老化後）
伸び　　　　（老化前）
伸び　　　　（老化後）
加熱変形率
熱衝撃
低温曲げ		10.4MPa以上
136℃×7日、7.3MPa以上
100％以上
136℃×7日、100％以上
131℃×1時間、35%以下
180℃×4時間、クラックなし
－30℃×1時間、クラックなし		28.6MPa
29.0MPa
310％
320％
25%
合格
合格
電気的特性耐電圧　　　（老化前）
耐電圧　　　（老化後）
絶縁破壊電圧（老化前）
絶縁破壊電圧（老化後）
体積抵抗率		AC2.5kV×60秒、破壊なし
136℃×7日、AC2.5kV×60秒、破壊なし
AC2.5kV以上
136℃×7日、残率50％以上
1.0×1010Ω・cm以上		合格
合格
合格
合格
4.8×1012Ω・cm
化学的特性銅腐食性
銅安定性
燃焼性		湿度95％、温度23℃で24時間放置後、136℃×7日、腐食なし
湿度95％、温度23℃で24時間放置後、136℃×7日、伸びが100％以上
VW-1合格		合格
190%
合格

＊保証値ではありません

サイズ

呼称サイズ内径（mm）肉厚（mm）単長（m）
AWG240.55±0.100.50±0.06500以上
AWG220.65±0.100.50±0.06500以上
AWG200.80±0.100.50±0.06500以上
AWG190.90±0.100.50±0.06500以上
AWG181.00±0.100.50±0.06250以上
AWG171.15±0.100.62±0.06250以上
AWG161.30±0.100.62±0.06250以上
AWG151.45±0.100.62±0.06200以上
AWG141.65±0.100.62±0.06200以上
AWG131.80±0.150.62±0.06200以上
AWG122.10±0.150.62±0.06400以上
AWG112.30±0.150.62±0.06400以上
AWG102.60±0.150.62±0.06400以上
AWG92.90±0.150.62±0.06400以上
AWG83.30±0.150.62±0.06400以上
AWG73.70±0.150.62±0.06400以上
AWG64.10±0.200.62±0.06200以上
AWG54.60±0.200.62±0.06200以上
AWG45.20±0.200.62±0.06200以上
AWG35.80±0.200.62±0.06100以上
AWG26.5±0.20.62±0.06100以上
AWG17.3±0.30.62±0.06100以上
AWG08.3±0.30.62±0.06100以上
3/8IN9.5±0.30.62±0.06100以上
7/16IN11.1±0.40.62±0.06100以上
1/2IN12.7±0.40.62±0.06100以上
9/16IN14.2±0.40.80±0.09100以上
5/8IN15.9±0.40.80±0.09100以上
3/4IN19.0±0.50.86±0.09100以上
7/8IN22.2±0.50.86±0.09100以上
1IN25.4±0.50.86±0.09100以上
1-1/16IN27.0±0.50.86±0.09100以上

  • 長さ変化率：0±5％（100℃×2時間）

色物：UL224及びCSA規格品；
透明：UL224（UL/cULus）規格品；
難燃。

■電線端末、電線接続部の絶縁、保護、補強

■電線の識別、結束
