基本仕様

製品分類	耐熱チューブ(非収縮)
材質	電子線架橋半硬質難燃性ポリオレフィン樹脂
難燃性	難燃
連続使用可能温度	-55 〜 125℃
規格	UL224　（AWGサイズのみ）　認定ファイルNo.E75077 　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　機器内被覆電線の難燃性試験（-F-）登録　（登録No.：F-STS3-009～F-STS-016）
マーキング（例）	（AWGサイズ） VW-1 SUMITOMO IRRAX TUBE B8 125℃ -F- （ミリサイズ） SUMITOMO IRRAX TUBE B8 -F-
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	半硬質
環境対応	RoHS,ELV
分野	自動車,建機,産機,エレクトロニクス

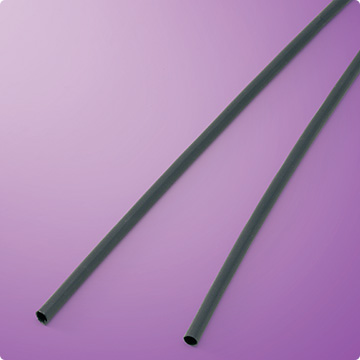

イラックスチューブB8

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
○	○	○	◎	◎	◎

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	13.8MPa以上 158℃×7日、9.7MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	19.0MPa 17.1MPa 340％ 340％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 15.0kV 合格 2.3×1016Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後、158℃×7日、腐食なし湿度95％、温度23℃で24時間放置後、158℃×7日、伸びが100％以上 VW-1合格	合格 304% 合格

＊保証値ではありません

呼称サイズ	内径（mm）	肉厚（mm）	単長（m）
AWGサイズ
AWG24	0.55±0.10	0.50±0.06	500以上
AWG22	0.65±0.10	0.50±0.06	500以上
AWG20	0.80±0.10	0.50±0.06	500以上
AWG19	0.90±0.10	0.50±0.06	500以上
AWG18	1.00±0.10	0.50±0.06	250以上
AWG17	1.15±0.10	0.62±0.06	250以上
AWG16	1.30±0.10	0.62±0.06	250以上
AWG15	1.45±0.10	0.62±0.06	200以上
AWG14	1.65±0.10	0.62±0.06	200以上
AWG13	1.80±0.15	0.62±0.06	200以上
AWG12	2.10±0.15	0.62±0.06	400以上
AWG11	2.30±0.15	0.62±0.06	400以上
AWG10	2.60±0.15	0.62±0.06	400以上
AWG9	2.90±0.15	0.62±0.06	400以上
AWG8	3.30±0.15	0.62±0.06	400以上
AWG7	3.70±0.15	0.62±0.06	400以上
AWG6	4.10±0.20	0.62±0.06	200以上
AWG5	4.60±0.20	0.62±0.06	200以上
AWG4	5.20±0.20	0.62±0.06	200以上
AWG3	5.80±0.20	0.62±0.06	100以上
AWG2	6.5±0.2	0.62±0.06	100以上
AWG1	7.3±0.3	0.62±0.06	100以上
AWG0	8.3±0.3	0.62±0.06	100以上

呼称サイズ	内径（mm）	肉厚（mm）	単長（m）
ミリサイズ
1×0.4	1.00±0.10	0.38以上	500以上
1.5×0.4	1.50±0.10	0.38以上	300以上
2×0.4	2.00±0.20	0.38以上	200以上
3×0.4	3.00±0.20	0.38以上	400以上
4×0.4	4.00±0.30	0.38以上	400以上
5×0.4	5.00±0.30	0.38以上	200以上
6×0.4	6.00±0.50	0.38以上	200以上
7×0.4	7.0±0.5	0.38以上	100以上
8×0.4	8.0±0.5	0.38以上	100以上
9×0.4	9.0±0.5	0.38以上	100以上
10×0.4	10.0±0.5	0.38以上	100以上
