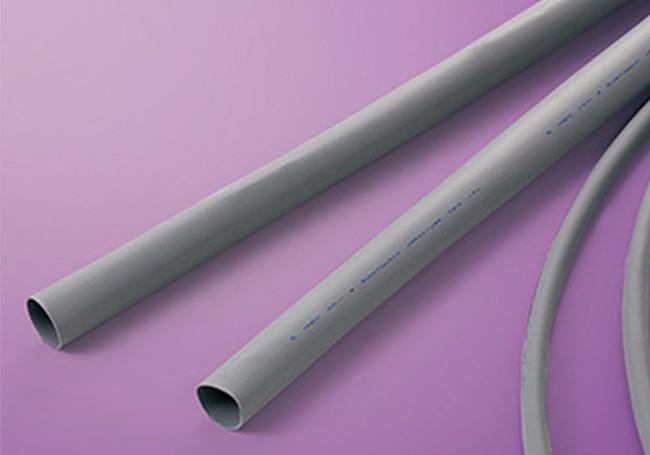

イラックスチューブRP3

柔軟性に優れ、北米の安全規格に適合する耐熱チューブ
联系我们

基本仕様

製品分類耐熱チューブ(非収縮)
材質電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性難燃
連続使用可能温度-55 〜 105℃
規格UL224　認定ファイルNo.E75077
　温度定格　105℃、電圧定格　300V
　難燃グレード　VW-1
電気用品安全法　電気用品に使用される部品・材料登録制度
　機器内被覆電線の難燃性試験（-F-）登録
　（登録No.：F-STS3-009～016）
マーキング（例）（日本製）
イラックスチューブRP3 105℃ VW-1イラックスチューブRP3 SUMITOMO-K IRRAXTUBE RP3 -F-
（中国製）
イラックスチューブRP3 105℃ VW-1イラックスチューブRP3 SUMITOMO-SZ IRRAXTUBE RP3 -F-
制作可能色黒
柔軟性高柔軟
環境対応RoHS,ELV
分野建機,産機,エレクトロニクス

イラックスチューブRP3

耐油性・耐薬品性（室温）


ガソリン軽油潤滑油アルコール酸アルカリ
△△△◎○○
◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要



特性

特性項目特性値代表値＊
機械的特性引張強さ　　（老化前）
引張強さ　　（老化後）
伸び　　　　（老化前）
伸び　　　　（老化後）
熱衝撃
低温曲げ		10.4MPa以上
136℃×7日、7.3MPa以上
200％以上
136℃×7日、100％以上
250℃×4時間、クラックなし
－30℃×1時間、クラックなし		12.5MPa
12.8MPa
425％
450％
合格
合格
電気的特性耐電圧　　　（老化前）
耐電圧　　　（老化後）
絶縁破壊電圧（老化前）
絶縁破壊電圧（老化後）
体積抵抗率		AC2.5kV×60秒、破壊なし
136℃×7日、AC2.5kV×60秒、破壊なし
AC2.5kV以上
136℃×7日、残率50％以上で且つAC2.5kV以上
1.0×1014Ω・cm以上		合格
合格
16.4kV
合格
3.0×1014Ω・cm
化学的特性銅腐食性
銅安定性
燃焼性		湿度95％、温度23℃で24時間放置後、136℃×7日、腐食なし
湿度95％、温度23℃で24時間放置後、136℃×7日、伸びが100％以上
VW-1合格		合格
425%
合格

＊保証値ではありません

サイズ

呼称サイズ（mm）内径（mm）肉厚（mm）単長（m）
3x0.53.00±0.150.50±0.06400以上
4x0.54.00±0.200.50±0.06200以上
5x0.55.00±0.200.50±0.06200以上
6x0.56.00±0.20.50±0.06100以上
7x0.57.00±0.30.50±0.06100以上
8x0.58.00±0.30.50±0.06100以上
9x0.59.00±0.30.50±0.06100以上
10x0.510.00±0.40.50±0.06100以上
12x0.512.00±0.40.50±0.06100以上

  • 長さ変化率：0±5％

UL224規格品；
高柔軟；
難燃；
（塩素系難燃剤、特定臭素系難燃剤PBDE、PBB不使用）。

■電線端末、電線接続部の絶縁、保護、補強

■電線の識別、結束
