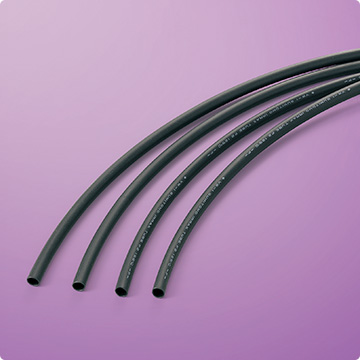

イラックスチューブF2(UL) - 朝鹰国际贸易（上海）有限公司; 上海朝鹰电子器材有限公司

基本仕様

製品分類	耐熱チューブ(非収縮)
材質	電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性	難燃
連続使用可能温度	-55 〜 125℃
規格	UL224 　サイズ：AWG24～AWG18（カタログNo.715）　認定ファイルNo.E70631、難燃グレード　VW-1 　サイズ：AWG17より大きいもの（カタログNo.845）　認定ファイルNo.E75077 　温度定格　125℃、電圧定格　600V、難燃グレード　VW-1 電気用品安全法　電気用品に使用される部品・材料登録制度　絶縁物類の使用温度の上限値の確認試験　125℃登録　（登録No.：004CC 0176）　機器内被覆電線の難燃性試験（-F-）登録　（登録No.：F-STS3-009～016）
マーキング（例）	サイズ：AWG24～18 VW-1 SUMITOMO IRRAXTUBE F2 -F- サイズ：AWG17より大きいもの VW-1 SUMITOMO IRRAXTUBE F2 125℃ -F-
制作可能色	黒,茶,赤,橙,黄,緑,青,紫,灰,白
柔軟性	柔軟
環境対応	RoHS,ELV
分野	建機,産機,エレクトロニクス

イラックスチューブF2(UL)

ガソリン	軽油	潤滑油	アルコール	酸	アルカリ
△	△	△	◎	○	○

◎：非常に優れている　○：すぐれている　△：使用に際し、注意が必要

特性	項目	特性値	代表値＊
機械的特性	引張強さ　　（老化前）引張強さ　　（老化後）伸び　　　　（老化前）伸び　　　　（老化後）熱衝撃低温曲げ	10.4MPa以上 158℃×7日、7.3MPa以上 200％以上 158℃×7日、100％以上 250℃×4時間、クラックなし－30℃×1時間、クラックなし	13.2MPa 13.4MPa 325％ 350％合格合格
電気的特性	耐電圧　　　（老化前）耐電圧　　　（老化後）絶縁破壊電圧（老化前）絶縁破壊電圧（老化後）体積抵抗率	AC2.5kV×60秒、破壊なし 158℃×7日、AC2.5kV×60秒、破壊なし AC2.5kV以上 158℃×7日、残率50％以上で且つAC2.5kV以上 1.0×1014Ω・cm以上	合格合格 19.1kV 合格 1.6×1016Ω・cm
化学的特性	銅腐食性銅安定性燃焼性	湿度95％、温度23℃で24時間放置後、158℃×7日、腐食なし湿度95％、温度23℃で24時間放置後、158℃×7日、伸びが100％以上 VW-1合格	合格 325% 合格

＊保証値ではありません

呼称サイズ	内径（mm）	肉厚（mm）	単長（m）
AWG24	0.55±0.10	0.50±0.06	500以上
AWG22	0.65±0.10	0.50±0.06	500以上
AWG20	0.80±0.10	0.50±0.06	500以上
AWG19	0.90±0.10	0.50±0.06	500以上
AWG18	1.00±0.10	0.50±0.06	250以上
AWG17	1.15±0.10	0.62±0.06	250以上
AWG16	1.30±0.10	0.62±0.06	250以上
AWG15	1.45±0.10	0.62±0.06	200以上
AWG14	1.65±0.10	0.62±0.06	200以上
AWG13	1.80±0.15	0.62±0.06	200以上
AWG12	2.10±0.15	0.62±0.06	400以上
AWG11	2.30±0.15	0.62±0.06	400以上
AWG10	2.60±0.15	0.62±0.06	400以上
AWG9	2.90±0.15	0.62±0.06	400以上
AWG8	3.30±0.15	0.62±0.06	400以上
AWG7	3.70±0.15	0.62±0.06	400以上
AWG6	4.10±0.20	0.62±0.06	200以上
AWG5	4.60±0.20	0.62±0.06	200以上
AWG4	5.20±0.20	0.62±0.06	200以上
AWG3	5.80±0.20	0.62±0.06	100以上
AWG2	6.5±0.2	0.62±0.06	100以上
AWG1	7.3±0.3	0.62±0.06	100以上
AWG0	8.3±0.3	0.62±0.06	100以上
