厚肉でハロゲンフリーのゴム系粘着材付き難燃チューブ

基本仕様

特性	項目	特性値	代表値＊1
機械的特性	引張強さ＊2　　（老化前）引張強さ＊2　　（老化後）伸び　　　　　（老化前）伸び　　　　　（老化後）低温曲げ硬度（ショアーD）	7.8 MPa 以上 140℃×168時間、残率70%以上 200 % 以上 140℃×168時間、100%以上－30℃×1時間、クラックなし ―	11.3 MPa 96 % 530 % 320 % 合格 42
電気的特性	体積抵抗率	1.0×1012Ω･cm以上	8.0×1014Ω･cm
化学的特性	耐候性　ウエザオメーター暴露試験燃焼性鉄道車両用材料燃焼試験酸素指数銅鏡腐食性（ 175℃×16 時間）発煙量（最大煙密度）　有炎条件　無炎条件塩素ガス発生量	― 難燃性以上 ― ― 腐食なし ― ― ―	4000時間後、引張強さ残率98% 4000時間後、伸び残率72% 難燃性 ― 26 合格 50 150 0 mg/g

＊1：保証値ではありません＊2：引張強さは外層の断面積を使用し計算しています

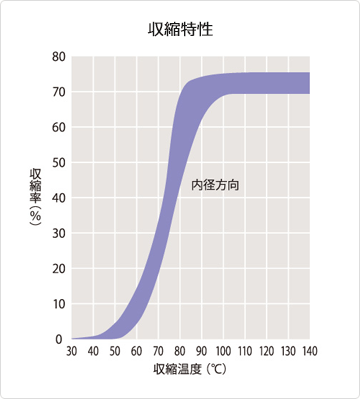

呼称サイズ（mm）	収縮前サイズ（mm）	収縮後サイズ（mm）		単長（最小値）（mm）
呼称サイズ（mm）	内径（最小値）	内径＊（最大値）	肉厚＊（参考値）	単長（最小値）（mm）
7/25-900	23.0	7.0	1.50	900
11/25-900	25.0	11.0	1.70	900
16/40-900	40.0	16.0	1.70	900
20/50-900	50	20.0	1.70	900
24/65-900	65	24.0	2.30	900
28/75-900	75	28.0	2.30	900
32/85-900	85	32.0	2.30	900
33/110-900	110	33.0	2.00	900
55/150-900	150	55	3.00	900

■社団法人日本鉄道車両機械技術協会　鉄道車両用材料燃焼試験で「難燃性」

（車材燃試64-386）に該当

■ハロゲン系難燃剤を含まない為、低有害・低腐食ガス性

■低発煙性で燃焼時、避難時の視野確保や退避時間の確保に有効

■ゴム系粘着剤を使用している為、金属・プラスチック・ゴム等に強く粘着し、

ヒートサイクルや振動に対しても安定した防水・防食性を確保

■屋外の使用にも耐候性有り
