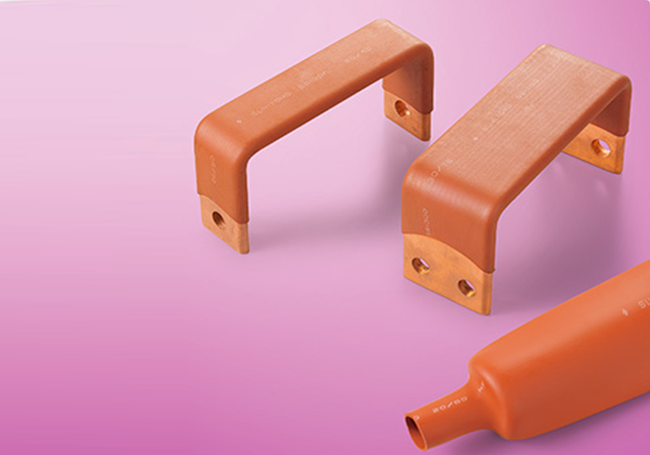

ブスバーの絶縁保護用厚肉チューブ（36ｋV以下）

イラックススリーブSBI350
联系我们

基本仕様

製品分類収縮チューブ
材質電子線架橋軟質難燃性ポリオレフィン樹脂
難燃性難燃
収縮温度115℃以上

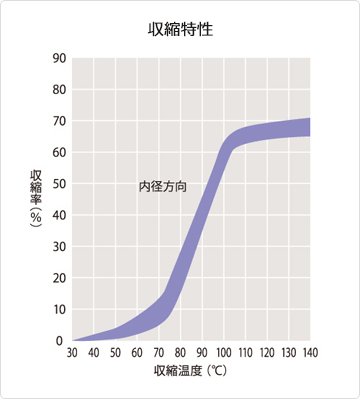

収縮率60%以上
長さ変化率-15℃以上
連続使用可能温度-40 〜 120℃
規格SFP
マーキング（例）ブスバーの絶縁保護用厚肉チューブ（36ｋV以下） SUMITOMO IRRAX SLEEVE SBI350 XX/YY
HF(XX/YY: 呼称サイズ)
制作可能色赤
柔軟性柔軟
環境対応ハロゲンフリー,RoHS,ELV
分野産機,エレクトロニクス,電力・通信

特性

ブスバーの絶縁保護用厚肉チューブ（36ｋV以下）

特性項目特性値代表値＊
機械的特性

引張強さ　　（老化前）
引張強さ　　（老化後）
伸び　　　　（老化前）
伸び　　　　（老化後）
比重
低温柔軟性

5.0MPa 以上
160℃×168時間、5.0MPa以上
300 % 以上
160℃×168時間、200%以上
―
－40℃×4時間、クラックなし		7.6MPa
9.6MPa
525％
490％
1.31
合格
電気的特性絶縁耐圧
体積抵抗率
誘電率		10 kV/mm 以上
―
―		39.5 kV/mm（ 肉厚0.94mm）
7.8×1016Ω･cm
2.7
化学的特性吸水率
難燃性		23℃×24時間
UL224 ALL TUBING FLAME TEST 合格		0.45
合格

＊保証値ではありません

サイズ

呼称サイズ（mm）収縮前サイズ（mm）収縮後サイズ（mm）単長
（最小値 （m）		推奨適応ブスバー（mm）
内径（最小値）肉厚（呼称）内径（最大値）肉厚（呼称）

角ブスバーL+

T（最小～最大）

丸ブスバーR

（最小～最大）

10/2525.01.6010.04.002517～2811.0～20.0
16/4040.01.6016.04.002528～4518.0～32.0
25/65651.6025.04.002545～6728.0～47.0
40/1001001.6040.04.002567～10244.0～72.0

■難燃性が高く、自己消火性を有する
■配電盤内での連続使用に対応する耐熱性を有する
■肉厚が厚く、絶縁性、耐衝撃性が良好
■柔軟性があり、屈曲したブスバーへの被覆も可能
■被覆後、曲げることも可能

■ 36kV 以下の配電盤内のブスバー絶縁保護

■ その他各種ブスバーの絶縁保護
